Código del producto: 130037690
Sensor Evasor Detector Obstáculos Infrarrojo Compatible con Arduino
Vendido por fselectronics
Seller Info
Producto publicado directamente por fselectronics.ELÉCTRONICA FELIPE ANDRES SAAVEDRA CARO E.I.R.L. RUT 771750230
Acumula hasta 15 CMR Puntos
Máximo 20 unidades.
Especificaciones
| Detalle de la Condición | Garantía de falla de fábrica No debe haber sido abierto ni intervenido debe tener empaque original junto a todos los accesorios |
| País de origen | China |
| Condicion del producto | Nuevo |
| Detalle de la garantía | Garantía de falla de fábrica No debe haber sido abierto ni intervenido debe tener empaque original junto a todos los accesorios |
| Modelo | Lm393 |
| Dimensiones | 4 cm x 4 cm x 3 cm |
| Incluye | 1 Sensor de obstáculos |
| Color | Azul |
| Garantía | 3 meses |
Información adicional

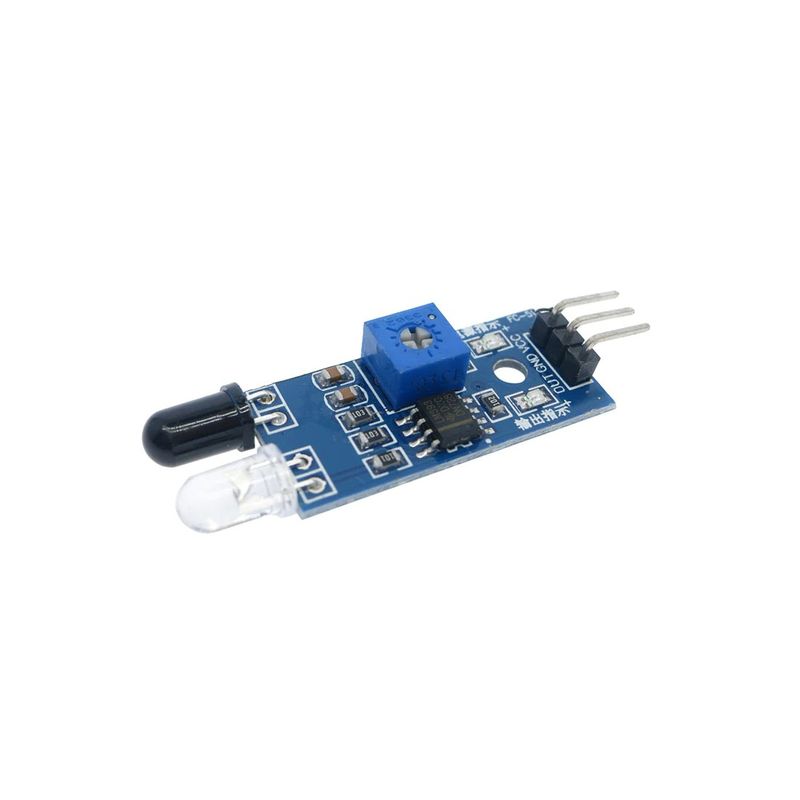

Sensor Evasor Detector Obstáculos Infrarrojo Arduino LM393
Descripción del producto:
El módulo sensor tiene una fuerte capacidad de adaptación a la luz ambiente y tiene un par de emisores infrarrojos. El diodo transmisor emite una frecuencia determinada de rayos infrarrojos, cuando la dirección de detección se encuentra con un obstáculo (superficie reflectante), el rayo infrarrojo se refleja en el tubo receptor, después de que el circuito comparador de procesamiento, la luz verde se enciende, mientras que la señal de salida de la interfaz de salida de señal digital (un bajo 0 V señal), a través de la perilla del potenciómetro para ajustar el rango de detección, el alcance efectivo de 2 ~ 30 cm, voltaje de funcionamiento de 3.3 V-5 V. la distancia de detección del sensor puede ser ajustada por el potenciómetro. tiene las características de la pequeña interferencia, montaje fácil y conveniente de usar. puede ser ampliamente utilizado en muchas ocasiones tales como evasión de obstáculos robot, coche evasión de obstáculos, tubería de conteo y en blanco y negro trazando.
Rendimiento del producto:
Cuando no hay señal de obstáculo delante del módulo, el puerto de SALIDA es la salida de nivel alto (5 V) de forma continua. Cuando el módulo detecta el obstáculo delante de la señal, el indicador verde en la placa de circuito se encenderá y el puerto de SALIDA seguirá bajo gasto (0 V) señal, el módulo detecta la distancia de 2 ~ 30 cm, ángulo de detección de 35 °, la distancia de detección puede ser ajustado por el potenciómetro, potenciómetro a la derecha, aumenta la distancia de detección; potenciómetro en sentido antihorario para reducir la distancia de detección.
Sensor de detección de reflexión de infrarrojos activos, así que de la reflectividad y la forma es la clave para la detección de la distancia. un rango de detección de negro de los más pequeños, blanco máximo; hay una pequeña zona de la distancia del objeto, gran área de distancia.
puerto de salida OUT módulo de Sensor puede ser conectado directamente con el el microcontrolador puerto IO también se puede conducir directamente a 5 V relé; conexión: VCC-VCC; GND-GND; OUT-IO
el comparador con LM393, estable.
se puede utilizar 3.3 V-5 V DC módulo de fuente de alimentación. cuando la alimentación está conectada, la luz roja indicadora de potencia;
instrucciones de uso:
VCC tensión externa 3.3 V-5 V (se puede conectar directamente con el microcontrolador de 5 v o 3.3 v de un solo chip)
GND GND externo
interfaz de salida digital de pequeño tablero (0 y 1)
Descripción del producto:
El módulo sensor tiene una fuerte capacidad de adaptación a la luz ambiente y tiene un par de emisores infrarrojos. El diodo transmisor emite una frecuencia determinada de rayos infrarrojos, cuando la dirección de detección se encuentra con un obstáculo (superficie reflectante), el rayo infrarrojo se refleja en el tubo receptor, después de que el circuito comparador de procesamiento, la luz verde se enciende, mientras que la señal de salida de la interfaz de salida de señal digital (un bajo 0 V señal), a través de la perilla del potenciómetro para ajustar el rango de detección, el alcance efectivo de 2 ~ 30 cm, voltaje de funcionamiento de 3.3 V-5 V. la distancia de detección del sensor puede ser ajustada por el potenciómetro. tiene las características de la pequeña interferencia, montaje fácil y conveniente de usar. puede ser ampliamente utilizado en muchas ocasiones tales como evasión de obstáculos robot, coche evasión de obstáculos, tubería de conteo y en blanco y negro trazando.
Rendimiento del producto:
Cuando no hay señal de obstáculo delante del módulo, el puerto de SALIDA es la salida de nivel alto (5 V) de forma continua. Cuando el módulo detecta el obstáculo delante de la señal, el indicador verde en la placa de circuito se encenderá y el puerto de SALIDA seguirá bajo gasto (0 V) señal, el módulo detecta la distancia de 2 ~ 30 cm, ángulo de detección de 35 °, la distancia de detección puede ser ajustado por el potenciómetro, potenciómetro a la derecha, aumenta la distancia de detección; potenciómetro en sentido antihorario para reducir la distancia de detección.
Sensor de detección de reflexión de infrarrojos activos, así que de la reflectividad y la forma es la clave para la detección de la distancia. un rango de detección de negro de los más pequeños, blanco máximo; hay una pequeña zona de la distancia del objeto, gran área de distancia.
puerto de salida OUT módulo de Sensor puede ser conectado directamente con el el microcontrolador puerto IO también se puede conducir directamente a 5 V relé; conexión: VCC-VCC; GND-GND; OUT-IO
el comparador con LM393, estable.
se puede utilizar 3.3 V-5 V DC módulo de fuente de alimentación. cuando la alimentación está conectada, la luz roja indicadora de potencia;
instrucciones de uso:
VCC tensión externa 3.3 V-5 V (se puede conectar directamente con el microcontrolador de 5 v o 3.3 v de un solo chip)
GND GND externo
interfaz de salida digital de pequeño tablero (0 y 1)
